一、引言
在電子技術的浩瀚海洋中，二極管作為基礎且關鍵的半導體器件之一，自誕生以來便憑借其獨特的單向?qū)щ娦阅?，在各類電子電路設計與應用中大放異彩。它廣泛參與構成具備不同功能的電路，如實現交流電整流、調制信號檢波、信號限幅與鉗位以及電源電壓穩壓等。本文將聚焦于穩壓二極管這一特殊二極管類型，深入剖析其原理、核心參數以及實際應用中的關鍵要點，旨在為電子設計工程師、電子技術愛好者提供系統且精準的知識指引，助力大家在項目實踐中更好地駕馭這一元器件，實現穩定、可靠的電路性能。
二、穩壓二極管工作原理
（一）基本原理闡述
穩壓二極管本質上屬于二極管家族中的一員，其核心工作原理源于二極管在反向工作區的獨特電學特性。當二極管運行于反向工作狀態時，若反向電流出現相對較大的變化 ΔI，二極管兩端對應的電壓變化 ΔU 卻微乎其微。這一顯著特性為電路設計者提供了一種實現 “穩壓” 功能的關鍵手段?；诖?，穩壓二極管應運而生，不過與普通二極管有所區別的是，它通常工作在反向擊穿區，以充分利用該區域的穩壓特性，確保輸出電壓的穩定。
穩壓二極管的伏安特性和電路符號
穩壓二極管的伏安特性和電路符號
具體而言，穩壓二極管的伏安特性曲線在反向擊穿區呈現出較為平坦的走勢，這意味著在其正常工作范圍內，即使流經二極管的電流有一定程度的波動，二極管兩端的電壓也能維持在一個相對穩定的水平，有效抑制電壓的大幅波動，為后續電路環節提供穩定的電壓支撐。
（二）與普通二極管的對比
與普通二極管主要用于單向?qū)щ姟⒄鞯裙δ懿煌?，穩壓二極管的核心使命聚焦于電壓穩定控制。普通二極管一般工作在正向?qū)▍^(qū)或反向截止區，而穩壓二極管則刻意工作在反向擊穿區，并且其設計工藝使得反向擊穿區具有良好的電壓穩定特性，能夠承受一定的反向電流而不會損壞，從而實現穩壓功能。
三、穩壓二極管主要參數詳解
（一）穩定電壓（Uz）
穩定電壓是衡量穩壓二極管性能的核心指標之一，它指的是穩壓管工作在反向擊穿區時兩端的電壓值。在挑選合適的穩壓二極管時，穩定電壓是至關重要的參考依據。由于穩壓管的電壓并非絕對恒定，會隨工作電流的變動而產生細微變化，因此在測試穩定電壓時，應確保穩壓管的電流處于額定值，以獲取準確的 Uz 數據。
不同型號的穩壓二極管具有各異的穩定電壓范圍，這主要由其內部半導體材料、摻雜工藝以及器件結構等因素決定。此外，同一型號的不同批次或不同個體的穩壓二極管，因制造工藝過程中不可避免的離散性，其 Uz 值也會存在一定差異。但需要強調的是，這種個體間的差異并不意味著同一支穩壓二極管的穩定電壓會在使用過程中出現大幅波動，只要在其規定的工作條件下使用，其穩定電壓性能是可靠的。
（二）穩定電流（Iz）
穩定電流 Iz 是保障穩壓二極管正常發揮穩壓功能的參考電流值。當流經穩壓管的實際電流低于 Iz 時，其穩壓性能會顯著下降，無法達到預期的穩定電壓效果；而當工作電流高于 Iz 時，只要不超過二極管的額定功耗限制，穩壓二極管仍可正常工作，并且一般情況下，較大的工作電流有助于提升穩壓性能，使輸出電壓更加穩定。
穩定電流的設定與穩壓二極管的內部結構、散熱條件以及預期的應用場景密切相關。在實際電路設計中，設計者需要根據穩壓二極管的參數手冊，結合電路的具體需求，合理設置限流電阻等元件，以精準調控流經穩壓管的電流，確保其工作電流在合適范圍內。
（三）動態內阻
動態內阻 rz 反映了穩壓二極管在工作過程中，兩端電壓與電流變化量的比值，其計算公式為 rz=ΔU/ΔI。從穩壓性能的角度來看，rz 值越小，表明穩壓二極管對電壓波動的抑制能力越強，即穩壓性能更優。對于同一型號的穩壓二極管而言，通常工作電流越大，其動態內阻 rz 值越小，這意味著在較高電流下，穩壓二極管能夠更有效地維持輸出電壓的穩定。
動態內阻的特性使得設計者在選用穩壓二極管時，不僅要關注其穩定電壓和穩定電流，還需考慮動態內阻對電路穩定性的影響，尤其是在對電壓穩定性要求極高的精密電路設計中，動態內阻的評估顯得尤為重要。
（四）額定功耗（Pz）
額定功耗 Pz 是穩壓二極管安全工作的重要限制參數。由于穩壓二極管在工作時，兩端存在電壓 Uz，同時流過一定的電流，因此會消耗一定的功率，這部分功率會轉化為熱能，導致二極管溫度升高。額定功耗 Pz 的大小取決于穩壓管允許的溫升范圍，不同型號和封裝形式的穩壓二極管具有不同的額定功耗值。
在實際應用中，設計者必須確保穩壓二極管的實際功耗不超過其額定功耗，否則可能導致二極管過熱損壞。部分參數手冊還會提供穩定電流 IzM 與耗散功率 Pz 之間的關系式 IzM=Pz/Uz，設計者可以依據該公式以及電路的實際工作條件，合理選擇穩壓二極管的型號和散熱措施，確保其在安全、可靠的功耗范圍內工作。
（五）電壓溫度系數（αu）
電壓溫度系數 αu 揭示了穩壓二極管的穩定電壓隨環境溫度變化的特性規律。具體而言，αu 表示當穩壓管工作電流保持恒定時，環境溫度每變化 1℃所引起的穩定電壓變化的百分比。αu 的值可正可負，不同型號的穩壓二極管具有不同的 αu 特性，這主要取決于其半導體材料的選擇、器件結構設計以及工藝制造等因素。
當 αu 為正值時，意味著隨著溫度的升高，穩定電壓值也會相應增大；反之，若 αu 為負值，則溫度升高會導致穩定電壓值減小。在實際電路設計中，若對穩壓二極管的溫度穩定性要求較高，需重點關注其 αu 參數，并結合具體的使用環境溫度范圍，選擇具有較小 αu 值的穩壓二極管，以減小溫度變化對輸出電壓穩定性的影響，確保電路性能的穩定可靠。
四、穩壓二極管使用注意事項
（一）正確接入電路
在使用穩壓二極管時，必須確保其正確反接在電路中，即二極管的陰極連接電路的正電壓端，陽極連接負電壓端，使其工作在反向擊穿區。這是穩壓二極管正常發揮穩壓功能的前提條件。如果接錯方向，二極管將無法實現穩壓作用，甚至可能因正向過流而損壞。
（二）合理設置工作電流
合理控制流過穩壓管的電流 Iz 是確保其穩定工作和安全運行的關鍵環節。一方面，Iz 不能超過穩壓管規定的最大額定電流，否則會導致二極管過熱燒毀，縮短其使用壽命；另一方面，Iz 也不能低于穩壓管的最小臨界電流 Izmin，一旦低于該值，穩壓管將失去穩壓作用，無法維持輸出電壓的穩定。

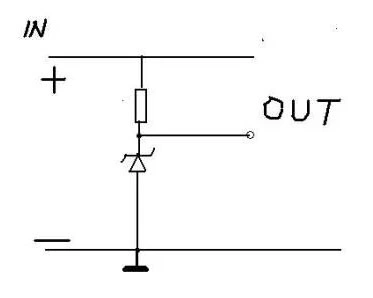

為了精準調節穩壓管的工作電流，通常在穩壓管電路中串聯一個限流電阻。通過合理選擇限流電阻的阻值，結合電路的輸入電壓、穩壓管的穩定電壓以及預期的工作電流，可以利用歐姆定律精確計算限流電阻的取值，確保穩壓管工作在最佳電流范圍內，實現穩定、可靠的穩壓功能。
