一、無線電通信基礎
無線電通信是一種借助電磁波實現信息傳輸的先進技術。在無線電通信中，通常采用調頻或調幅技術，將待傳輸的信息轉化為電信號，隨后通過天線進行信號的發射與接收，完成信息的傳遞。
二、無線電發射與接收原理
調制編碼 ：在發射端，首先要對傳輸信號進行調制，使其轉換為適于空間傳播的電磁波信號。調制方式主要分為模擬調制和數字調制。模擬調制通過調幅、調頻或調相等手段將模擬信號加載至載波信號之上；數字調制則將數字信號轉化為離散的二進制碼，通過改變載波的特性來傳輸信息。
信號放大 ：調制后的信號經放大器放大，以此增強信號強度，確保其能有效傳播至目標區域。
信號發射 ：放大后的信號經天線發射至空中。天線將電磁波信號轉換為自由空間中的電磁場并輻射出去，實現信號的遠距離傳輸。
信號接收 ：接收端的天線捕獲發射端發送的電磁波信號，并將其轉換回電信號。
解調還原 ：接收端對信號進行解調，提取出原始信息，恢復成模擬或數字信號。解調方式與調制方式相對應，依據調制信息進行精準還原。
三、無線電發射與接收電路實例
以某無線電遙控系統為例。其發射頭是一種微型發射機，發射頻率為 315MHz，在 12V 電源供電時，遙控距離可達 100 米，工作電流僅為 4mA。配套的接收頭類似于電視機高頻頭，典型工作電壓為 6V，守候工作電流為 2mA，接收頻率同樣為 315MHz。利用這套裝置，可便捷地制作出各種無線電遙控設備，具有體積小、傳輸距離遠、功耗低、抗干擾能力強等顯著優點，可有效替代傳統的紅外線、超聲波發射及接收裝置。
（一）發射電路

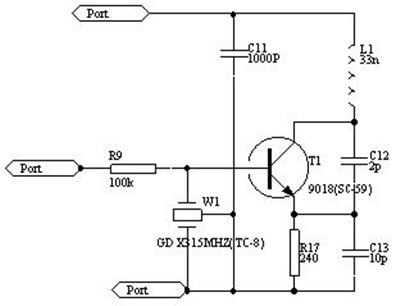

發射電路以三極管 V1 及外圍元件 C1、C2、L1、L2 等為核心，構建出頻率為 315MHz 的超高頻發射電路，通過環形天線 L2 向外發射信號。天線 L2 采用鍍銀線或直徑 1.5mm 的漆包線制作，尺寸為長 24mm、高 9mm。三極管 V1 推薦選用高頻發射管 BE414 或 2SC3355。
（二）接收電路

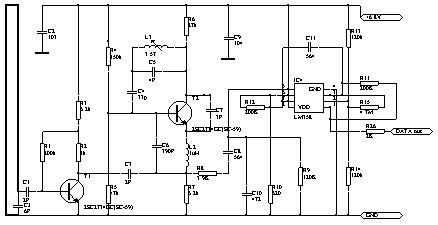

接收電路主要由 V1、IC 等元件構成。其中，V1 與 C7、C9、L2 等組成超高頻接收電路，微調 C9 可改變接收頻率，使其精準對準 315MHz 發射頻率。當信號經天線 L2 接收后，先由 V1 調諧放大出低頻成分，再經 V2 前置放大，隨后送入 IC LM358 進一步放大整形，最終從 LM358 第 7 腳輸出。該印刷電路板的實際尺寸為 31mm×23mm，天線尺寸為長 27mm、高 9mm。OUT 為信號輸出端，三極管 V1 推薦選用 BE415 或 2SC3355，電容 C9 應選用小型可調電容，IC 則選用 LM358。
在發射及接收電路設計中，為縮小體積，所有電阻均選用 1/8W 或 1/16W 的金屬膜電阻；電解電容采用超小型電容，其他電容則全部選用高頻陶瓷電容。焊接時，元件引腳應盡量剪短并緊貼電路板，電路板材料需選用適用于高頻電路的材質。
四、無線充電傳輸電路
（一）無線充電傳輸電路圖

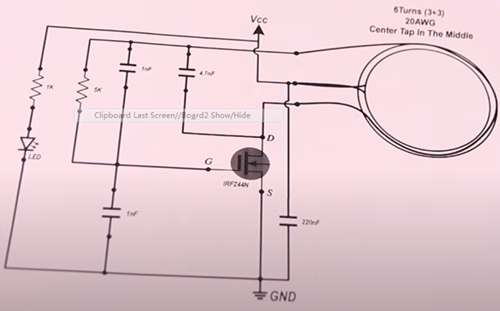

某無線充電發射電路包括一個大功率 MOS 管，將其在洞洞板上進行焊接，接通 5V 電源后，電路開始震蕩工作。
（二）接收電路

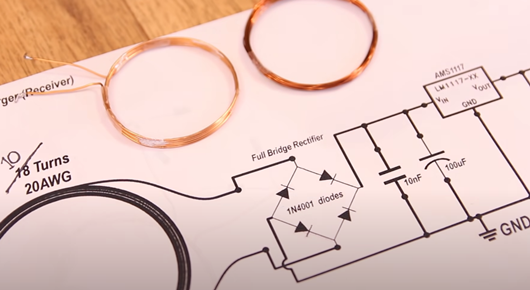

接收電路相對簡單，主要包含接收線圈、全橋整流電路、濾波電容以及穩壓輸出電路等。該電路在接收端未使用諧振電容。經穩壓后的輸出可直接用于手機充電。
