深入解析放大電路的靜態工作點：原理、計算與優化

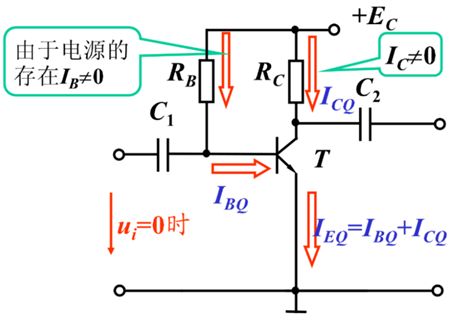

放大電路的靜態工作點（Quiescent Point，簡稱 Q 點）是一個關鍵概念。它指的是在無輸入信號時，晶體管的基極電流（Ib）、集電極電流（Ic 或 Ie）、管壓降（Ube）以及集電極 - 發射極電壓（Uce）等參數的具體數值。這些參數確定了晶體管在直流條件下的工作狀態，對于放大電路的穩定運行和性能表現具有至關重要的影響。
靜態工作狀態下，晶體管各極的物理量被視為僅包含恒定不變的直流成分。盡管在實際工作中，放大電路中直流量和交流量是共存的，但在分析靜態工作點時，我們關注的是這些直流成分所帶來的穩定工作狀態。這種狀態下，瞬時值保持靜態不變，為電路的交流信號放大提供了基礎平臺。
一、靜態工作點的計算方法

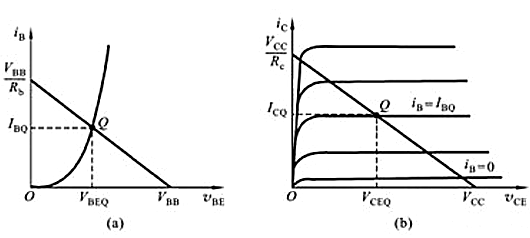

精確計算靜態工作點是設計和分析放大電路的基礎。靜態工作點的計算主要通過分析電路中的偏置電阻、電源電壓等關鍵參數來完成。在常見的三極管放大電路中，確定靜態工作點的一種有效方法是繪制直流負載線和晶體管輸出特性曲線，并找出它們的交點。
具體操作步驟如下：在 Ic/Ucc 圖上，首先繪制出直流負載線，這條直線反映了電路的直流負載特性。隨后，根據給定的基極電流 Ib，繪制出晶體管的輸出特性曲線。這兩條曲線的交點即為所求的靜態工作點，它準確地指示了在無輸入信號時晶體管的工作狀態。

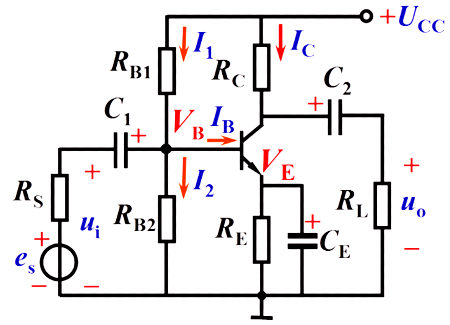

以典型的分壓式偏置電路為例，
假設 β=100，可以通過以下公式計算 Q 點的具體參數：
假設 β=100，可以通過以下公式計算 Q 點的具體參數：
基極電流 IB：IB= (VCC-VBE)/(RB+(1+β)RE)
集電極電流 IC：IC=βIB
發射極電壓 VCE：VCE=VCC-ICRC
這些公式基于電路的直流分析，綜合考慮了電源電壓、偏置電阻以及晶體管的電流放大系數 β 等因素，從而能夠準確地計算出靜態工作點的各個參數值。通過這些計算，工程師可以在設計階段對放大電路的靜態工作狀態進行精確的預測和控制，為后續的動態性能分析和優化奠定堅實的基礎。
二、影響靜態工作點的因素及穩定方法
放大電路的實際工作環境中，靜態工作點的穩定性面臨著多種因素的挑戰，其中溫度變化是影響靜態工作點穩定性的主要因素之一。溫度的升高會導致半導體材料中的載流子濃度增加，進而引起 IC、IB 和 VBE 等參數的顯著變化。具體表現為 IC 增大，而 VBE 減小，這種變化可能會導致靜態工作點發生偏移，甚至可能使晶體管進入飽和區或截止區，從而嚴重影響電路的放大性能和正常工作。
除此之外，環境溫度的波動、電源電壓的不穩定以及元器件參數的自然變化等因素，也會對靜態工作點的位置產生影響。為了確保放大電路的穩定運行，必須采取有效的措施來穩定靜態工作點。
以下是一些常用的方法：
負反饋機制 ：通過引入負反饋，可以自動調節基極電流 IB。當溫度變化引起 IC 發生變化時，負反饋會相應地調整 IB，以維持 IC 的相對穩定。這種自動調節機制能夠有效減小溫度變化對靜態工作點的影響，提高電路的穩定性。
分壓偏置電路 ：采用分壓偏置電路是一種有效的穩定靜態工作點的方法。通過電阻網絡對電源電壓進行分配，可以使基極電位保持相對穩定。即使在溫度變化或元器件參數變化的情況下，基極電位的穩定有助于減少對靜態工作點的影響，從而使晶體管能夠在較為穩定的直流工作狀態下運行。
溫度補償 ：利用熱敏元件，如熱敏電阻或二極管，可以對溫度變化對靜態工作點的影響進行補償。這些熱敏元件的特性與溫度相關，當溫度變化時，它們的電氣特性也會發生變化，從而能夠自動調整電路中的相關參數，抵消溫度變化對靜態工作點的影響，實現溫度補償?shù)哪康摹?br />
