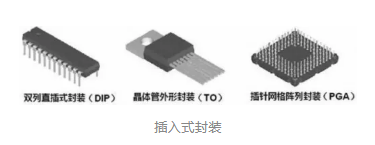

在電子設計領域，MOSFET（金屬-氧化物半導體-場效應晶體管）作為關鍵的半導體器件，其封裝形式多樣，根據安裝方式主要分為插入式（ThroughHole）和表面貼裝式（SurfaceMount）兩大類。插入式封裝通過將MOSFET的管腳穿過PCB板的安裝孔并焊接實現固定，常見類型包括雙列直插式封裝（DIP）、晶體管外形封裝（TO）、插針網格陣列封裝（PGA）。

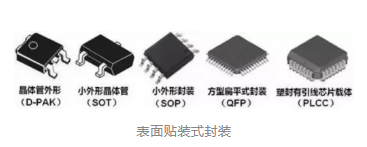

表面貼裝式則是將MOSFET的管腳及散熱法蘭直接焊接在PCB板表面的焊盤上，典型封裝有晶體管外形（D-PAK）、小外形晶體管（SOT）、小外形封裝（SOP）、方形扁平式封裝（QFP）、塑封有引線芯片載體（PLCC）等。隨著電子技術的發展，表面貼裝式封裝因自動化程度高、成本低、體積小等優勢，在主板、顯卡等PCB板中的應用逐漸增多，而插入式封裝的使用場景相對減少。
表面貼裝式則是將MOSFET的管腳及散熱法蘭直接焊接在PCB板表面的焊盤上，典型封裝有晶體管外形（D-PAK）、小外形晶體管（SOT）、小外形封裝（SOP）、方形扁平式封裝（QFP）、塑封有引線芯片載體（PLCC）等。隨著電子技術的發展，表面貼裝式封裝因自動化程度高、成本低、體積小等優勢，在主板、顯卡等PCB板中的應用逐漸增多，而插入式封裝的使用場景相對減少。
插入式封裝類型
雙列直插式封裝（DIP）
DIP封裝具有兩排引腳，需插入到匹配的芯片插座上。其衍生方式SDIP（緊縮雙入線封裝）針腳密度較DIP高6倍。DIP封裝結構多樣，包括多層陶瓷雙列直插式DIP、單層陶瓷雙列直插式DIP、引線框架式DIP（含玻璃陶瓷封接式、塑料包封結構式、陶瓷低熔玻璃封裝式）等。其優勢在于便于PCB板穿孔焊接，與主板兼容性良好，但因封裝面積和厚度較大，引腳易損壞，可靠性較低，且受工藝限制引腳數一般不超過100個，在電子產業高度集成化進程中逐漸被替代。

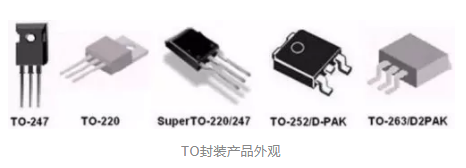

晶體管外形封裝（TO）
TO封裝是早期的封裝規格，常見的插入式封裝設計包括TO-3P、TO-247、TO-92、TO-92L、TO-220、TO-220F、TO-251等。其中，TO-3P/247適用于中高壓、大電流MOS管，具有高耐壓、強抗擊穿能力；TO-220/220F外觀相似，可互換使用，TO-220F全塑封裝無需加絕緣墊，TO-220帶金屬片與中間腳相連需加絕緣墊；TO-251主要用于中壓大電流60A以下、高壓7N以下環境，旨在降低成本和縮小產品體積；TO-92則多用于低壓MOS管（電流10A以下、耐壓值60V以下）以及高壓1N60/65，以降低成本。近年來，因插入式封裝工藝焊接成本高、散熱性能不如貼片式產品，表面貼裝市場需求不斷增大，TO封裝也發展出了表面貼裝式封裝TO-252（D-PAK）和TO-263（D2PAK）。
D-PAK常用于功率晶體管、穩壓芯片封裝，MOSFET的三個電極柵極（G）、漏極（D）、源極（S）中，漏極（D）引腳被剪斷不用，背面散熱板作漏極（D）直接焊接在PCB上，用于輸出大電流并通過PCB散熱，PCB的D-PAK焊盤有三處，漏極（D）焊盤較大；TO-263是TO-220的變種，旨在提高生產效率和散熱，支持極高電流和電壓，在150A以下、30V以上的中壓大電流MOS管中較為常見，除D2PAK（TO-263AB）外，還包括TO263-2、TO263-3、TO263-5、TO263-7等樣式，主要區別在于引出腳數量和距離。
D-PAK常用于功率晶體管、穩壓芯片封裝，MOSFET的三個電極柵極（G）、漏極（D）、源極（S）中，漏極（D）引腳被剪斷不用，背面散熱板作漏極（D）直接焊接在PCB上，用于輸出大電流并通過PCB散熱，PCB的D-PAK焊盤有三處，漏極（D）焊盤較大；TO-263是TO-220的變種，旨在提高生產效率和散熱，支持極高電流和電壓，在150A以下、30V以上的中壓大電流MOS管中較為常見，除D2PAK（TO-263AB）外，還包括TO263-2、TO263-3、TO263-5、TO263-7等樣式，主要區別在于引出腳數量和距離。

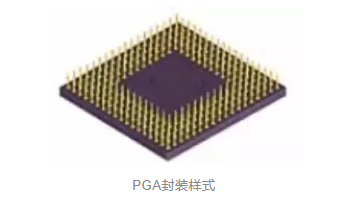

插針網格陣列封裝（PGA）
PGA（PinGridArrayPackage）芯片內外有多個方陣形的插針，沿芯片四周間隔排列，安裝時插入專門的PGA插座，具有插拔方便、可靠性高、適應更高頻率的優勢。芯片基板多為陶瓷材質，部分采用特制塑料樹脂，引腳中心距通常為2.54mm，引腳數從64到447不等。封裝面積（體積）越小，承受的功耗（性能）越低，反之則越高。早期多見于CPU等大功耗產品封裝，如英特爾的80486、Pentium，但在MOS管廠家中采用較少。
表面貼裝式封裝類型

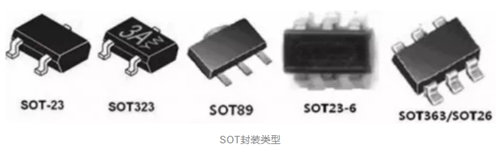

小外形晶體管封裝（SOT）
SOT（SmallOut-LineTransistor）是貼片型小功率晶體管封裝，主要有SOT23、SOT89、SOT143、SOT25（即SOT23-5）等，衍生出SOT323、SOT363/SOT26（即SOT23-6）等類型，體積小于TO封裝。

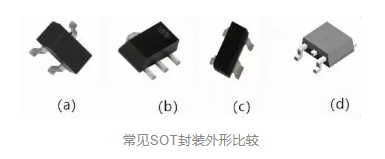

SOT23是常見三極管封裝形式，有3條翼形引腳，分別為集電極、發射極和基極，發射極和基極在同一側，常見于小功率晶體管、場效應管和帶電阻網絡的復合晶體管，強度較好但可焊性差；SOT89具有3條短引腳，一側為金屬散熱片與基極相連，增加散熱能力，適用于較高功率場合；SOT143具有4條翼形短引腳，從兩側引出，寬度偏大的一端為集電極，常見于高頻晶體管；SOT252屬于大功率晶體管，3條引腳從一側引出，中間一條引腳較短為集電極，與另一端較大的引腳相連，該引腳為散熱作用的銅片。
SOT23是常見三極管封裝形式，有3條翼形引腳，分別為集電極、發射極和基極，發射極和基極在同一側，常見于小功率晶體管、場效應管和帶電阻網絡的復合晶體管，強度較好但可焊性差；SOT89具有3條短引腳，一側為金屬散熱片與基極相連，增加散熱能力，適用于較高功率場合；SOT143具有4條翼形短引腳，從兩側引出，寬度偏大的一端為集電極，常見于高頻晶體管；SOT252屬于大功率晶體管，3條引腳從一側引出，中間一條引腳較短為集電極，與另一端較大的引腳相連，該引腳為散熱作用的銅片。
小外形封裝（SOP）

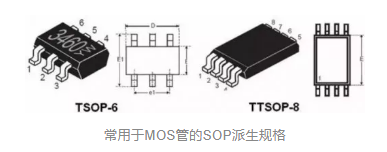

SOP（SmallOut-LinePackage）是表面貼裝型封裝之一，引腳從封裝兩側引出呈海鷗翼狀（L字形），材料有塑料和陶瓷兩種。標準有SOP-8、SOP-16、SOP-20、SOP-28等，數字表示引腳數，MOSFET的SOP封裝多數采用SOP-8規格，常簡寫為SO。SO-8由PHILIP公司率先開發，采用塑料封裝，無散熱底板，散熱效果一般，用于小功率MOSFET。后續衍生出TSOP（薄小外形封裝）、VSOP（甚小外形封裝）、SSOP（縮小型SOP）、TSSOP（薄的縮小型SOP）等標準規格，其中TSOP和TSSOP常用于MOSFET封裝。
方形扁平式封裝（QFP）
QFP（PlasticQuadFlatPackage）封裝芯片引腳間距離很小，管腳很細，適用于大規模或超大型集成電路，引腳數一般在100個以上。需采用SMT表面安裝技術與主板焊接。其特點包括適用于SMD表面安裝技術在PCB電路板上安裝布線、適合高頻使用、操作方便可靠性高、芯片面積與封裝面積比值較小。但因芯片被包裹在塑封體內，散熱性差，制約MOSFET性能提升，且塑封增加了器件尺寸，生產效率低、封裝成本高，因此更適于微處理器/門陳列等數字邏輯LSI電路及VTR信號處理、音響信號處理等模擬LSI電路產品封裝。
四邊無引線扁平封裝（QFN）

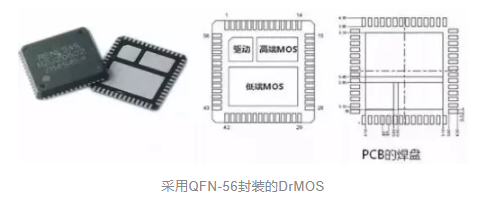

QFN（QuadFlatNon-leadedpackage）封裝四邊配置電極接點，無引線，貼裝面積比QFP小、高度比QFP低。陶瓷QFN也稱LCC（LeadlessChipCarriers），低成本塑料QFN則稱塑料LCC、PCLC、P-LCC等。是一種焊盤尺寸小、體積小、以塑料作為密封材料的新興表面貼裝芯片封裝技術，主要用于集成電路封裝，MOSFET一般不采用，但因Intel推出整合驅動與MOSFET方案，出現了采用QFN-56封裝的DrMOS。QFN封裝與TSSOP外引線配置相同，尺寸卻比TSSOP小62%，熱性能比TSSOP提高55%，電性能（電感和電容）分別提高60%和30%，但返修難度高。
DrMOS經QFN-56封裝后熱阻抗低，借助內部引線鍵合及銅夾帶設計，減少外部PCB布線，降低電感和電阻，采用深溝道硅MOSFET工藝降低損耗，兼容多種控制器，支持不同工作模式。
DrMOS經QFN-56封裝后熱阻抗低，借助內部引線鍵合及銅夾帶設計，減少外部PCB布線，降低電感和電阻，采用深溝道硅MOSFET工藝降低損耗，兼容多種控制器，支持不同工作模式。

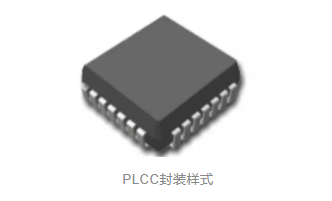

塑封有引線芯片載體（PLCC）
PLCC（PlasticQuadFlatPackage）外形呈正方形，尺寸比DIP封裝小得多，有32個引腳，四周都有管腳，呈丁字形，是塑料制品。引腳中心距1.27mm，引腳數從18到84不等，J形引腳不易變形，比QFP容易操作，但焊接后外觀檢查困難。PLCC封裝適合用SMT表面安裝技術在PCB上安裝布線，具有外形尺寸小、可靠性高的優點，常見于邏輯LSI、DLD等電路，主板BIOS常采用此封裝形式，但在MOS管中較少應用。
