在電子電路設計領域，場效應晶體管（FET）是一種關鍵的半導體器件，其獨特的性能使其在開關電路、放大電路、信號處理等眾多應用場景中得到廣泛應用。與傳統晶體管相比，F(xiàn)ET 具備低輸入功率和高輸入阻抗的特點，這使得源漏電流在電場作用下發揮著至關重要的作用。因此，深入理解場效應晶體管的工作范圍對于電路設計與優化至關重要。本文將全面探討場效應晶體管的工作范圍、常見問題以及評估方法，旨在為電子工程師和電路設計人員提供專業的參考資料。
一、場效應晶體管的核心作用
場效應晶體管的核心功能在于通過控制柵極電壓來調節源極與漏極之間的電流。在電路設計中，根據柵極電壓（Vgs）與源漏電壓（Vds）之間的相互關系，F(xiàn)ET 可在不同的工作范圍內運行，其中截止范圍、線性范圍和飽和范圍對于電路性能具有決定性影響，是電路設計與優化過程中需要重點關注的三個方面。
二、關斷范圍及其特性
當柵極電壓（Vgs）低于閾值電壓（Vth）時，場效應晶體管進入關斷范圍。在此狀態下，源極與漏極之間的溝道關閉，幾乎沒有電流能夠通過，場效應晶體管處于不導通的閉合狀態。關斷范圍的主要特征是源漏電流（Ids）接近于零，這使得 FET 在關斷時非常適合用作電路中的開關元件，能夠有效地實現電路的斷開與隔離功能。
三、線性范圍及其應用
在線性范圍內，場效應晶體管表現出較為穩定的電流 - 電壓關系。當柵極電壓（Vgs）大于閾值電壓（Vth）時，源極 - 漏極電流開始流動，并且電流的增加與柵極電壓呈現出線性相關性。在線性區，源漏電壓（Vds）相對較小，電流主要由柵極電壓控制，這種特性使得 FET 在模擬信號放大應用中具有優勢，能夠?qū)崿F(xiàn)對信號的穩定放大。在線性工作狀態下的場效應晶體管適合應用于低壓電流放大電路，例如在音頻放大電路中，可以對音頻信號進行有效的放大處理，以滿足后續電路對信號幅度的要求。
四、飽和區及其重要性
飽和區是場效應晶體管的另一個重要工作范圍。當源漏電壓（Vds）達到一定值時，導電溝道完全打開，源漏電流（Ids）不再隨著柵極電壓的增加而顯著增加，而是主要受源漏電壓的限制。在飽和區，場效應晶體管作為放大元件能夠提供較高的增益，因此在高增益數字和模擬電路中得到廣泛應用，特別適用于信號放大和驅動邏輯電路。例如在射頻功率放大電路中，F(xiàn)ET 的飽和區特性可以實現對射頻信號的高效放大，以滿足通信系統對信號功率的要求。
五、確定場效應晶體管的工作狀態
為了準確確定場效應晶體管的工作狀態，需要對電路中的關鍵參數進行測量，包括柵極電壓（Vgs）、源極 / 漏極電壓（Vds）和源極 / 漏極電流（Ids）。根據這些參數的測量結果，可以判斷場效應晶體管處于哪個工作范圍：
若 Vgs 小于 Vth，且 Ids 接近于零，則場效應晶體管處于關斷區。此時，F(xiàn)ET 幾乎不導通，類似于電路中的開關處于斷開狀態。
若 Vgs 大于 Vth，Vds 較小，且 Ids 與 Vgs 呈現線性相關關系，則場效應晶體管處于線性區。在此狀態下，場效應晶體管對信號進行線性放大，其電流隨柵極電壓的變化而線性變化，適合用于模擬信號的放大處理。
若 Vds 足夠大，且 Ids 不隨 Vgs 的增加而顯著增加，則場效應晶體管處于飽和區。此時，源漏電流主要受源漏電壓的限制，場效應晶體管的增益較高，適用于高增益放大電路和開關電路中的驅動應用。
六、場效應晶體管的輸出特性分析
場效應晶體管的輸出特性曲線（Ids - Vds 曲線）和傳輸特性曲線（Ids - Vgs 曲線）是評估其工作狀況的有力工具。通過觀察這些曲線，可以直觀地看到電流如何隨著電壓的變化而變化，從而準確判斷場效應晶體管的工作狀態。例如，當 Ids - Vds 曲線趨于平坦時，表明場效應晶體管已經進入飽和區，此時源漏電流基本不再受柵極電壓的顯著影響，而是主要由源漏電壓決定。這種特性曲線分析方法為電路設計人員提供了直觀的視覺依據，有助于快速判斷 FET 的工作狀態并進行相應的電路調整與優化。
七、基于公式的場效應晶體管工作狀態確定
除了通過特性曲線分析外，還可以利用一些基本公式來精確計算場效應晶體管的工作條件，從而確定其工作狀態：
關斷區 ：當 Vgs < Vth 時，場效應晶體管處于關斷區，此時 Ids ≈ 0。這意味著在關斷狀態下，幾乎沒有電流流過晶體管，晶體管的功耗極低，主要依靠柵極電壓與閾值電壓之間的關系來維持關斷狀態。
線性區 ：在 Vgs > Vth 的情況下，場效應晶體管進入線性區，其源漏電流 Ids 可以近似表示為 Ids ≈ K * (Vgs – Vth)，其中 K 是跨導常數。這個公式表明在線性區內，源漏電流與柵極電壓超過閾值電壓的部分成正比，反映了 FET 在線性放大狀態下電流與電壓的線性關系，為電路設計中的線性放大應用提供了理論依據。
飽和區 ：當 Vds 足夠大，滿足 Vds > (Vgs – Vth)² / (2 * λ) 時，場效應晶體管進入飽和區，此時 Ids ≈ K * (Vgs – Vth – Vds / 2)。該公式描述了飽和區內源漏電流與柵極電壓、源漏電壓之間的復雜關系，體現了 FET 在飽和狀態下電流受源漏電壓限制的特性，為高增益放大電路和開關驅動電路的設計提供了重要的理論支持。
八、場效應晶體管的常見問題探討
閾值電壓 Vth 的確定方法 ：閾值電壓 Vth 是場效應晶體管導通的臨界電壓，對于確定 FET 的工作狀態至關重要。閾值電壓通常由制造商在產品數據手冊中提供，作為器件的一個重要參數。然而，在實際應用中，也可以通過測量電流和柵極電壓之間的關系來確定閾值電壓。具體方法是，在一定的源漏電壓下，逐漸增加?xùn)艠O電壓，當源漏電流開始顯著增加時所對應的柵極電壓即為閾值電壓。這種方法可以在特定的電路條件下準確獲取閾值電壓值，為電路設計提供更精確的參數依據。
溫度對場效應管工作狀況的影響 ：溫度變化對場效應管的性能產生顯著影響，這是電路設計中需要重點關注的因素。例如，隨著溫度的升高，場效應管的閾值電壓通常會降低，這將導致場效應管更容易導通，從而可能引起電流的增加。過多的電流流動不僅可能影響電路的正常工作，還可能導致器件過熱甚至損壞。因此，在設計電路時必須充分考慮溫度因素，特別是在高溫環境下使用的電路，需要采取適當?shù)纳岽胧┖蜏囟妊a(bǔ)償技術，以確保場效應晶體管的穩定工作和電路的可靠性。
工藝變化對 FET 的影響 ：不同的制造工藝會對 FET 的參數產生影響，進而改變其工作狀態。例如，閾值電壓、跨導常數等關鍵參數可能會因工藝條件的變化而有所不同。這意味著在實際應用中，即使是同一類型的場效應晶體管，由于制造批次或工藝差異，其性能表現也可能存在一定的離散性。因此，在電路設計和器件選型過程中，需要充分了解和考慮 FET 的工藝參數變化范圍，確保電路在不同工藝條件下的穩定性和可靠性。
九、總結與應用展望
場效應晶體管的工作狀態在電子電路的設計、性能優化以及穩定性保障方面發揮著核心作用。準確評估場效應晶體管的工作范圍是優化和調試電路的前提條件。場效應晶體管主要在關斷區、線性區和飽和區這三個工作范圍內運行，每個工作區都具有其獨特的電氣特性和應用場景。通過深入學習和熟練掌握?qǐng)鲂?yīng)晶體管的工作原理以及評估方法，電路設計人員能夠更加精準地調整電路參數，優化電路性能，提高設計效率。
例如，在設計開關電源電路時，可以利用場效應晶體管的關斷區和飽和區特性，實現高效的開關控制和能量轉換；在音頻放大電路中，通過合理利用線性區特性，實現對音頻信號的高質量放大。此外，了解這些工作范圍的概念和評估方法還能夠幫助工程師在實際應用中克服諸如電磁干擾、熱穩定性等問題帶來的挑戰，從而提高電路的效率和可靠性，為構建穩定的電子系統提供有力支持。
隨著電子技術的不斷發展，場效應晶體管的應用領域?qū)⒉粩嗤卣?，?duì)其工作特性的深入理解和精確評估將為電子系統創新設計提供更為堅實的基礎，推動電子技術在各個領域的持續進步和廣泛應用。

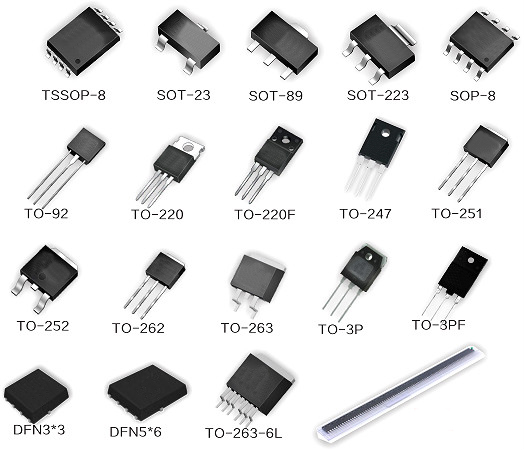

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
