PWM（脈寬調制）技術是現代電子設計的基石之一，在DC-DC電壓轉換器領域更是舉足輕重。Buck電路作為典型的降壓轉換器，其卓越的轉換效率與PWM控制策略的優化息息相關。本文將深入探討PWM技術在Buck電路中的應用，從電路原理、技術要點到優化策略，全面解析其如何實現穩定的低電壓輸出。
一、電路原理
PWM技術通過精準調控占空比來實現對輸出電壓的精確控制。在Buck電路架構中，開關管的通斷操作決定了電感的充電與放電過程。電感在此過程中扮演著關鍵角色，它不僅能夠平滑電流變化，還能在開關管關斷時，借助續流二極管維持能量傳輸的連續性，從而確保輸出電壓的穩定性。
二、重要技術要點

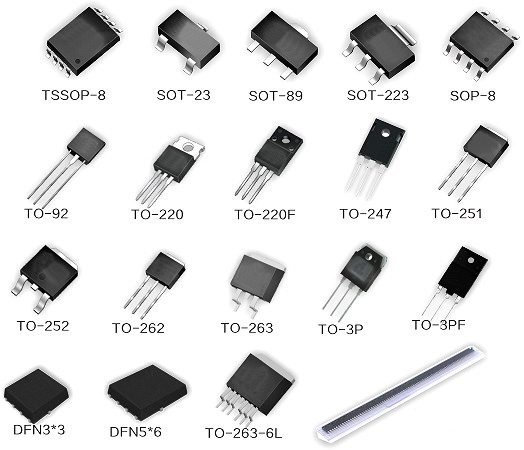

（一）選擇開關管
在降壓電路中，MOSFET憑借其低導通電阻和高開關速度，成為開關管的首選。其性能表現和工作狀態對整個電路的效率有著決定性的影響。例如，低導通電阻能夠減少通態損耗，而高開關速度則有助于降低開關損耗，進而提升電路的整體效率。
（二）PWM信號生成
控制器芯片是PWM信號生成的核心。常用的芯片如SG3525、TL494等，它們通過精確調整占空比來穩定輸出電壓。這些芯片不僅能夠實現穩定的電壓輸出，還能夠提高負載響應速度和電路的穩定性。例如，SG3525芯片可以提供高達500kHz的開關頻率，滿足多種應用場景的需求。
（三）電感和電容的選擇
電感參數對輸出電流紋波有著直接的影響。較大的電感值可以減小電流紋波，但同時也會增加電路的尺寸和成本。因此，在選擇電感時，需要在紋波控制和電路成本之間取得平衡。而電容則主要用于平滑輸出電壓，其動態響應特性至關重要。低等效串聯電阻（ESR）和高頻特性是選擇電感和電容時的重要考量因素。合理的電感和電容組合可以顯著提高電路的輸出質量，減少電壓紋波和瞬態響應時間。
（四）續流二極管的選擇
續流二極管在開關管關斷時提供電流通路，防止電感電流中斷引起高壓浪涌?？旎謴投O管和肖特基二極管是理想的選擇，因為它們具有低正向壓降和快恢復特性。肖特基二極管由于其低正向壓降，能夠減少功率損耗，提高電路效率。
三、優化策略
（一）降低開關損耗
選擇低導通電阻的開關管是降低開關損耗的關鍵。此外，調整合適的開關頻率同樣重要。較高的開關頻率可以減小電感和電容的尺寸，但會增加開關損耗；而較低的開關頻率則有助于降低開關損耗，但會增加元件的尺寸。因此，在設計過程中，需要在開關損耗和傳導損耗之間進行權衡，以實現最佳效率。例如，在某些高功率應用中，適當降低開關頻率可以顯著提高電路效率。
（二）提高電路穩定性
先進的反饋控制技術，如電流模式控制，能夠優化反饋電路設計，顯著提高電路在不同負載條件下的穩定性。電流模式控制通過檢測電感電流來實現精確的控制，具有更好的動態響應和穩定性。此外，還可以采用斜坡補償技術來進一步提高電路的穩定性，特別是在處理重載到輕載的快速變化時。
（三）PCB布局優化
合理的PCB布局對提高降壓電路效率至關重要。電流環路的走線應盡可能短而寬，以減少寄生電感和電阻，從而降低功率損耗。同時，還需注意電感和開關管的散熱設計，確保電路在長期工作中的穩定性。例如，在高功率密度的設計中，可以采用多層板設計，利用內層走線來減少寄生效應，并在關鍵元件周圍布置散熱孔或散熱片。
（四）減少電磁干擾
電磁干擾（EMI）是電子電路設計中需要重點關注的問題。通過使用濾波器、屏蔽層和正確的接線方法，可以顯著減少電磁干擾對其他電路的影響。例如，在Buck電路中，可以在輸入和輸出端添加適當的濾波電容，以抑制高頻噪聲。同時，采用屏蔽罩覆蓋關鍵元件，可以有效減少電磁輻射。
基于PWM技術的降壓電路設計是一個多因素綜合考量的過程。從器件選型到控制策略，再到優化措施，每一個環節都對電路的最終性能有著重要的影響。在實際應用中，通過合理的設計和調試，可以有效提高電路的效率和穩定性，為高效的功率轉換提供可靠的支持。隨著新型半導體器件和先進控制技術的不斷涌現，Buck電路的性能有望得到進一步提升，為更多的應用場景提供高效、可靠的功率轉換解決方案。
