穩壓二極管的基本原理和關鍵結構參數介紹

在電子電路的廣闊領域中，穩壓二極管（Zener Diode）作為一種特殊的半導體器件，以其獨特的反向擊穿特性，為電路的電壓穩定和保護功能提供了堅實保障。從電源管理到信號調理，從模擬電路到數字系統，穩壓二極管憑借其優異性能，成為工程師手中不可或缺的工具。

一、工作原理：正向?qū)ㄅc反向擊穿的雙重角色

穩壓二極管的核心魔法在于其PN結的特殊設計，這一結構使其能夠在電路中扮演雙重角色，既可正向?qū)?，又能反向擊穿，從而?shí)現對電壓的精準控制。

當穩壓二極管的陽極接正、陰極接負，且外加電壓超越其正向?qū)ㄩ撝担ㄍǔＴ?.3V至0.7V區間），它便如同普通二極管般導通，電流順暢流動。這一特性雖在日常應用中較為基礎，但在某些特定場景下，如電路啟動瞬間或低電壓檢測電路中，卻能發揮意想不到的作用。

而真正讓穩壓二極管大放異彩的，是其反向擊穿特性。當二極管反向連接，即陽極接負、陰極接正時，在低于擊穿電壓的狀態下，它宛如一位忠誠的守門員，幾乎阻斷一切電流通行。然而，一旦外加電壓觸及穩壓值（Vz），PN結便瞬間發生反向擊穿，電流得以流通，而電壓則被牢牢鎖定在穩壓值附近。無論輸入電壓如何波動，負載怎樣變化，穩壓二極管都能穩如泰山，持續輸出穩定電壓，為電路的穩定運行保駕護航。

二、關鍵結構組成： PN結、電極與封裝外殼的協同作戰

穩壓二極管的結構看似簡單，卻蘊含著精妙的工程設計。其核心部件PN結，由高摻雜濃度的P型與N型半導體構成，這一特殊設計確保了較低的擊穿電壓和卓越的擊穿穩定性，為穩壓性能奠定了堅實基礎。

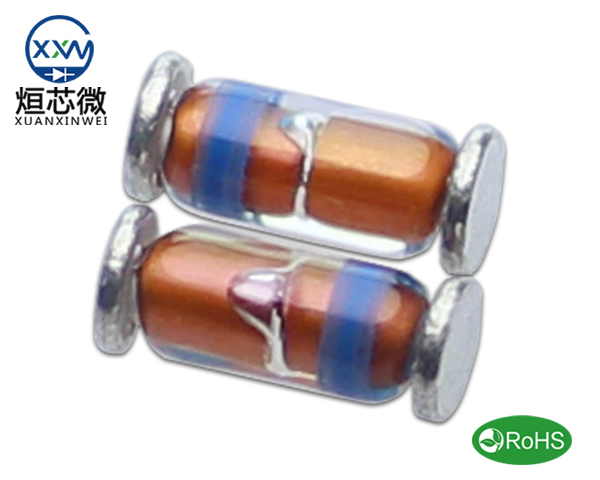

電極部分，陽極與P型半導體相連，陰極與N型半導體相接，共同構成了電流的通路。而封裝外殼則扮演著保護神的角色，不僅守護著內部脆弱的芯片免受外界環境的侵蝕，還承擔著機械支撐與散熱的重任。從緊湊的小型貼片封裝（SMD），適用于高密度電路板的精密布局；到大功率引腳封裝（如DO-41、DO-201等），能夠承載更高功率的沖擊，滿足不同電路的功率需求與安裝方式，封裝形式的多樣性使得穩壓二極管在各種應用場景中都能游刃有余。

三、關鍵參數解析：精準選型的決策依據

在選型過程中，工程師們需綜合考量多個關鍵參數，以確保穩壓二極管在特定電路中穩定可靠地運行，這些參數猶如一把把尺子，衡量著器件是否契合電路需求。

反向擊穿電壓（Vz）是穩壓二極管的靈魂參數，它決定了二極管在何種電壓下開啟穩壓功能。其范圍廣泛，從幾伏至幾十伏不等，工程師需根據電路的穩壓需求精準匹配，以實現電壓調節的高精度。例如，在3.3V的低功耗電路中，選用5.1V的穩壓二極管可提供穩定可靠的電壓保障；而在汽車電子系統中，面對更高的電壓波動，24V或更高的穩壓值則更為適宜。

最大穩壓電流（Iz）關乎二極管的承載能力。一旦電流超出此限制，二極管便可能因功耗過大而過熱，進而導致性能下降甚至損壞。因此，工程師們需依據電路的負載特性，為穩壓二極管挑選合適的電流范圍，確保其在安全區域內穩定運行，如同為一座橋梁設定合理的承載重量，避免超載帶來的風險。

動態電阻（Rz）則反映了二極管在擊穿狀態下對電壓波動的敏感度。較低的動態電阻意味著輸出電壓更加穩定，穩壓精度更高。在高精度儀器儀表或敏感的模擬信號處理電路中，選擇動態電阻較小的穩壓二極管，可有效減小電壓波動對測量結果或信號質量的影響，確保數據的準確性和可靠性。

功耗（Pd）是衡量二極管在工作過程中能量消耗的重要指標。其計算公式為Pd = Vz × Iz，高電流或大功率應用中，功耗的增加會導致器件發熱，進而影響性能與壽命。為確保穩定運行，工程師們可通過采用散熱片、優化電路布局或選擇更大封裝型號等方式，有效降低溫升，如同為設備安裝了散熱器，確保器件始終處于適宜的工作溫度環境。

溫度系數（TC）揭示了溫度變化對擊穿電壓的影響程度。在對穩壓精度要求極高的應用場合，如實驗室的精密電源或航空航天設備，選擇溫度系數較低的型號至關重要。這樣可以最大程度減少環境溫度變化帶來的電壓漂移，保證電路在不同溫度條件下都能穩定運行，如同為電路披上了一層抵御溫度波動的鎧甲。

四、實際應用：多場景下的電壓守護者

憑借其穩定的電壓特性，穩壓二極管在電子電路的諸多領域大顯身手，成為工程師們解決電壓穩定與保護問題的得力助手。

在電源穩壓方面，穩壓二極管常與限流電阻配合使用，構成簡潔而有效的穩壓電路。無論是開關電源中的輔助穩壓，還是線性穩壓電源的核心組件，它都能確保負載電壓的穩定，為設備提供純凈、穩定的電力供應。在一些對電源質量要求極高的設備中，如醫療儀器、通信基站等，穩壓二極管的精準穩壓功能不可或缺。

作為電壓基準源，穩壓二極管在模擬電路和運算放大器電路中發揮著關鍵作用。在模數轉換器（ADC）和數模轉換器（DAC）中，它為轉換過程提供了恒定的參考電壓，確保了轉換精度不受電源波動的影響。可以說，穩壓二極管是這些精密轉換電路背后的無名英雄，默默地守護著數據的準確性。

過壓保護是穩壓二極管的另一大重要應用。當電路中出現突發的高電壓時，穩壓二極管能夠迅速導通，將多余電流分流至地，如同電路的盾牌，有效限制電壓上升，防止敏感元件因過壓而損壞。在雷擊防護、工業控制設備的電源輸入端等場景中，穩壓二極管的過壓保護功能為設備的安全運行提供了堅實保障。

在可調電源電路或精密儀器中，穩壓二極管可用于精細調節電壓，確保電路在特定電壓范圍內穩定運行。其調節精度之高，如同為電路配備了一把精密的電壓調節尺，滿足了科研實驗、高端制造業等對電壓穩定性要求苛刻的應用需求。

此外，在通信和信號處理電路中，穩壓二極管可用于限制信號的幅度，防止輸入電壓超出電路的安全范圍。它能夠有效抑制電壓過沖，確保信號在設定的閾值內，從而提高電路的穩定性和可靠性，避免因電壓過高導致的元器件損壞或信號失真，保障了通信信號的清晰與準確。

結論

穩壓二極管作為電子元件大家庭中的一員，憑借其獨特的反向擊穿特性，在電路設計中扮演著不可或缺的角色。從電源管理到信號處理，從電壓基準到過壓保護，它在各個領域都展現出了強大的適應性和可靠性。深入理解穩壓二極管的工作原理、結構特性以及關鍵參數，能夠幫助工程師們更加精準地選擇和應用這一器件，為現代電子技術的發展提供堅實的電壓穩定支持，讓電路在穩定可靠的電壓環境下高效運行，推動電子設備不斷向更高性能、更優品質的方向邁進。
