接收模塊的工作電壓為5伏，靜態電流4毫安，它為超再生接收電路，接收靈敏度為－105dbm，接收天線最好為25～30厘米的導線，最好能豎立起來。接收模塊本身不帶解碼集成電路，因此接收電路僅是一種組件，只有應用在具體電路中進行二次開發才能發揮應有的作用，這種設計有很多優點，它可以和各種解碼電路或者單片機配合，設計電路靈活方便。

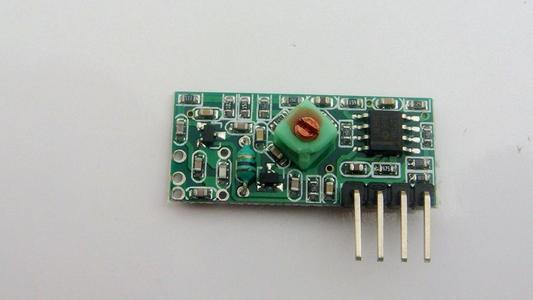

1.什么是接收模塊
數據發射模塊的工作頻率為315M，采用聲表諧振器SAW穩頻，頻率穩定度極高，當環境溫度在－25～＋85度之間變化時，頻飄僅為3ppm/度。特別適合多發一收無線遙控及數據傳輸系統。聲表諧振器的頻率穩定度僅次于晶體，而一般的LC振蕩器頻率穩定度及一致性較差，即使采用高品質微調電容，溫差變化及振動也很難保證已調好的頻點不會發生偏移。
發射模塊未設編碼集成電路，而增加了一只數據調制三極管Q1,這種結構使得它可以方便地和其它固定編碼電路、滾動碼電路及單片機接口，而不必考慮編碼電路的工作電壓和輸出幅度信號值的大小。比如用PT2262或者SM5262等編碼集成電路配接時，直接將它們的數據輸出端第17腳接至數據模塊的輸入端即可。
數據模塊具有較寬的工作電壓范圍3～12V，當電壓變化時發射頻率基本不變,和發射模塊配套的接收模塊無需任何調整就能穩定地接收。當發射電壓為3V時，空曠地傳輸距離約20～50米，發射功率較小，當電壓5V時約100～200米，當電壓9V時約300～500米，當發射電壓為12V時，為最佳工作電壓，具有較好的發射效果，發射電流約60毫安，空曠地傳輸距離700～800米，發射功率約500毫瓦。當電壓大于l2V時功耗增大，有效發射功率不再明顯提高。這套模塊的特點是發射功率比較大，傳輸距離比較遠，比較適合惡劣條件下進行通訊。天線最好選用25厘米長的導線，遠距離傳輸時最好能夠豎立起來，因?yàn)闊o(wú)線電信號傳輸時收很多因素的影響，所以一般實用距離只有標稱距離的一半甚至更少，這點需要開發時注意。
數據模塊采用ASK方式調制，以降低功耗，當數據信號停止時發射電流降為零，數據信號與發射模塊輸入端可以用電阻或者直接連接而不能用電容耦合，否則發射模塊將不能正常工作。數據電平應接近數據模塊的實際工作電壓，以獲得較高的調制效果。
發射發射模塊最好能垂直安裝在主板的邊緣，應離開周?chē)骷?mm以上，以免受分布參數影晌。模塊的傳輸距離與調制信號頻率及幅度，發射電壓及電池容量，發射天線，接收機的靈敏度，收發環境有關。一般在開闊區最大發射距離約800米，在有障礙的情況下，距離會縮短，由于無線電信號傳輸過程中的折射和反射會形成一些死區及不穩定區域，不同的收發環境會有不同的收發距離。
2.接收模塊參數
主要技術指標：
1、通訊方式：調幅AM
2、工作頻率：315MHZ/433MHZ
3、頻率穩定度：±200KHZ
4、接收靈敏度：－106DBM
5、靜態電流：≤5MA
6、工作電流：≤5MA
7、工作電壓：DC 5V
8、輸出方式：TTL電平
3.接收模塊應用
應用領域：
無線數據傳輸廣泛地運用在車輛監控、遙控、遙測、小型無線網絡、RAM7587、門禁系統、小區傳呼、工業數據采集系統、無線標簽、身份識別、非接觸RF智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、水文氣象監控、機器人控制、無線232數據通信、無線485/422數據通信、數字音頻、數字圖像傳輸?shù)阮I(lǐng)域中。
