可控硅與場效應管的區別-基本概念不同
1、可控硅概述
可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。
可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ?。其通斷狀態由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓?jiǎn)栴}，因此特別適合做交流無觸點開關使用。
2、場效應管概述
場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。主要有兩種類型：結型場效應管（junction FET—JFET)和金屬 - 氧化物半導體場效應管（metal-oxide semiconductor FET，簡稱MOS-FET）。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。
場效應管（FET）是利用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件，并以此命名。
由于它僅靠半導體中的多數載流子導電，又稱單極型晶體管。
可控硅與場效應管的區別-結構與工作原理不同
可控硅與場效應管的區別中結構也是大不相同的，現在來看看他們?cè)诮Y(jié)構上的區別。
1、場效應管的結構與工作原理

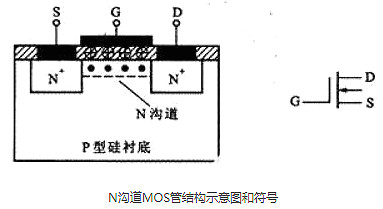

MOS場效應三極管分為：增強型（又有N溝道、P溝道之分）及耗盡型（分有N溝道、P溝道）。N溝道增強型MOSFET的結構示意圖和符號見上圖。其中：電極 D（Drain） 稱為漏極，相當雙極型三極管的集電極；
電極 G（Gate） 稱為柵極，相當于的基極；
電極 S（Source）稱為源極，相當于發射極。
N溝道增強型MOS場效應管結構
在一塊摻雜濃度較低的P型硅襯底上，制作兩個高摻雜濃度的N+區，并用金屬鋁引出兩個電極，分別作漏極d和源極s。然后在半導體表面覆蓋一層很薄的二氧化硅(SiO2)絕緣層，在漏——源極間的絕緣層上再裝上一個鋁電極,作為柵極g。襯底上也引出一個電極B，這就構成了一個N溝道增強型MOS管。MOS管的源極和襯底通常是接在一起的(大多數管子在出廠前已連接好)。它的柵極與其它電極間是絕緣的。

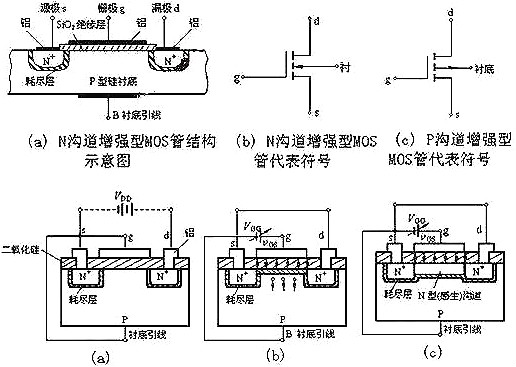

圖、(b)分別是它的結構示意圖和代表符號。代表符號中的箭頭方向表示由P(襯底)指向N(溝道)。P溝道增強型MOS管的箭頭方向與上述相反，如圖所示。
N溝道增強型MOS場效應管的工作原理
（1）vGS對iD及溝道的控制作用
① vGS=0 的情況
從圖1(a)可以看出，增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即使加上漏——源電壓vDS，而且不論vDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。
② vGS>0 的情況
若vGS＞0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。
排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。
（2）導電溝道的形成：
當vGS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，如圖1(b)所示。vGS增加時，吸引到P襯底表面層的電子就增多，當vGS達到某一數值時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，如圖1(c)所示。vGS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。
開始形成溝道時的柵——源極電壓稱為開啟電壓，用VT表示。
上面討論的N溝道MOS管在vGS＜VT時，不能形成導電溝道，管子處于截止?fàn)顟B(tài)。只有當vGS≥VT時，才有溝道形成。這種必須在vGS≥VT時才能形成導電溝道的MOS管稱為增強型MOS管。溝道形成以后，在漏——源極間加上正向電壓vDS，就有漏極電流產生。
vDS對iD的影響

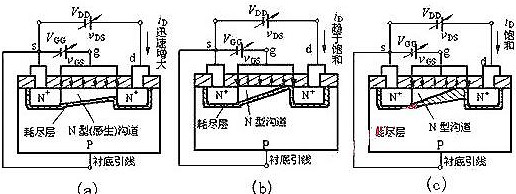

如圖所示，當vGS>VT且為一確定值時，漏——源電壓vDS對導電溝道及電流iD的影響與結型場效應管相似。
漏極電流iD沿溝道產生的電壓降使溝道內各點與柵極間的電壓不再相等，靠近源極一端的電壓最大，這里溝道最厚，而漏極一端電壓最小，其值為VGD=vGS－vDS，因而這里溝道最薄。但當vDS較?。╲DS），隨著vDS的增大，靠近漏極的溝道越來越薄，當vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)時，溝道在漏極一端出現預夾斷，如圖2(b)所示。再繼續增大vDS，夾斷點將向源極方向移動，如圖2(c)所示。由于vDS的增加部分幾乎全部降落在夾斷區，故iD幾乎不隨vDS增大而增加，管子進入飽和區，iD幾乎僅由vGS決定。
N溝道耗盡型MOS場效應管的基本結構
（1）結構：
N溝道耗盡型MOS管與N溝道增強型MOS管基本相似。
（2）區別：
耗盡型MOS管在vGS=0時，漏——源極間已有導電溝道產生，而增強型MOS管要在vGS≥VT時才出現導電溝道。
（3）原因：

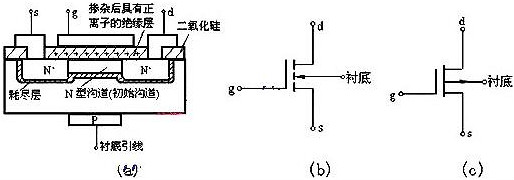

制造N溝道耗盡型MOS管時，在SiO2絕緣層中摻入了大量的堿金屬正離子Na+或K+(制造P溝道耗盡型MOS管時摻入負離子)，如圖1(a)所示，因此即使vGS=0時，在這些正離子產生的電場作用下，漏——源極間的P型襯底表面也能感應生成N溝道(稱為初始溝道)，只要加上正向電壓vDS，就有電流iD。
如果加上正的vGS，柵極與N溝道間的電場將在溝道中吸引來更多的電子，溝道加寬，溝道電阻變小，iD增大。反之vGS為負時，溝道中感應的電子減少，溝道變窄，溝道電阻變大，iD減小。當vGS負向增加到某一數值時，導電溝道消失，iD趨于零，管子截止，故稱為耗盡型。溝道消失時的柵－源電壓稱為夾斷電壓，仍用VP表示。與N溝道結型場效應管相同，N溝道耗盡型MOS管的夾斷電壓VP也為負值，但是，前者只能在vGS<0的情況下工作。而后者在vGS=0，vGS>0。
P溝道耗盡型MOSFET
P溝道MOSFET的工作原理與N溝道MOSFET完全相同，只不過導電的載流子不同，供電電壓極性不同而已。這如同雙極型三極管有NPN型和PNP型一樣。
2、可控硅結構與工作原理
結構

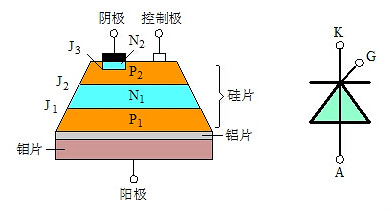

不管可控硅的外形如何，它們的管芯都是由P型硅和N型硅組成的四層P1N1P2N2結構。見下圖。它有三個PN結（J1、J2、J3），從J1結構的P1層引出陽極A，從N2層引出陰級K，從P2層引出控制極G，所以它是一種四層三端的半導體器件。
可控硅結構示意圖和符號圖
工作原理

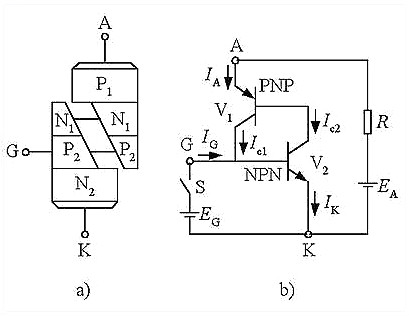

可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成，其等效圖解如下圖所示。
雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。

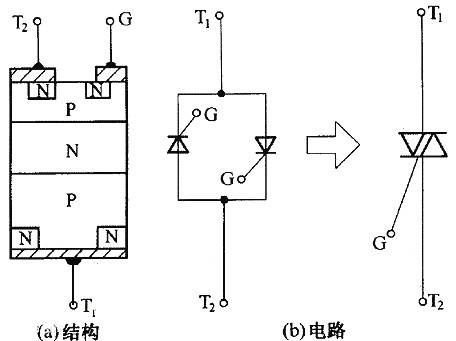

從外表上看，雙向可控硅和普通可控硅很相似，也有三個電極。但是，它除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，如下圖2所示。

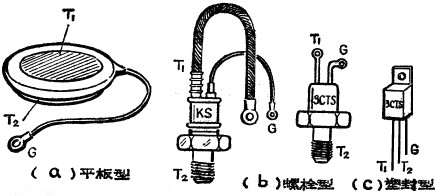

它的型號，在我國一般用“3CTS”或“KS”表示；國外的資料也有用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。市場上最常見的幾種塑封外形結構雙向可控硅的外形及電極引腳排列如下圖所示。
可控硅與場效應管的區別-產品特性不同
1、可控硅產品特性
常用的有阻容移相橋觸發電路、單結晶體管觸發電路、晶體三極管觸發電路、利用小晶閘管觸發大晶閘管的觸發電路，等等。
可控硅的主要參數有：
1、 額定通態平均電流IT 在一定條件下，陽極---陰極間可以連續通過的50赫茲正弦半波電流的平均值。
2、 正向阻斷峰值電壓VPF 在控制極開路未加觸發信號，陽極正向電壓還未超過導能電壓時，可以重復加在可控硅兩端的正向峰值電壓。可控硅承受的正向電壓峰值，不能超過手冊給出的這個參數值。
3、 反向阻斷峰值電壓VPR 當可控硅加反向電壓，處于反向關斷狀態時，可以重復加在可控硅兩端的反向峰值電壓。使用時，不能超過手冊給出的這個參數值。
4、 觸發電壓VGT 在規定的環境溫度下，陽極---陰極間加有一定電壓時，可控硅從關斷狀態轉為導通狀態所需要的最小控制極電流和電壓。
5、 維持電流IH 在規定溫度下，控制極斷路，維持可控硅導通所必需的最小陽極正向電流。許多新型可控硅元件相繼問世，如適于高頻應用的快速可控硅，可以用正或負的觸發信號控制兩個方向?qū)ǖ碾p向可控硅，可以用正觸發信號使其導通，用負觸發信號使其關斷的可控硅等等。
2、場效應管產品特性
(1)轉移特性：柵極電壓對漏極電流的控制作用稱為轉移特性。
(2)輸出特性： UDS與ID的關系稱為輸出特性。
(3)結型場效應管的放大作用：結型場效應管的放大作用一般指的是電壓放大作用。
可控硅與場效應管的區別-用途區別
（一）可控硅用途
1：小功率塑封雙向可控硅通常用作聲光控?zé)艄庀到y(tǒng)。額定電流：IA小于2A。
2：大；中功率塑封和鐵封可控硅通常用作功率型可控調壓電路。像可調壓輸出直流電源等等。
3：大功率高頻可控硅通常用作工業中；高頻熔煉爐等。
（二）場效應管用途
場效應管是電場效應控制電流大小的單極型半導體器件。在其輸入端基本不取電流或電流極小，具有輸入阻抗高、噪聲低、熱穩定性好、制造工藝簡單等特點，在大規模和超大規模集成電路中被應用。
場效應器件憑借其低功耗、性能穩定、抗輻射能力強等優勢，在集成電路中已經有逐漸取代三極管的趨勢。但它還是非常嬌貴的，雖然多數已經內置了保護二極管，但稍不注意，也會損壞。所以在應用中還是小心為妙。
