mos管如何控制電流方向詳解
mos管如何控制電流方向詳解
mos管如何控制電流方向的呢，下文將會有詳細解釋。隨著科技的飛速發展，人們的日常生活已然離不開電子產品，而電子產品在生產的時候都會用到MOS管來精準控制電流。在MOS管實際使用的過程中,MOS管既可用于放大電流，又可以作為電子開關。由于應用廣泛，已然成為電子設備必不可少的電子元件。而在使用過程中，MOS管是通過加在輸入端柵極的電壓來控制輸出端漏極的電流。
MOS管是電壓控制器件，也就是需要使用電壓控制G腳來實現對管子電流的控制。市面上最常見的是增強型N溝通MOS管，廠家可以用一個電壓來控制G的電壓，MOS管導通電壓一般在2-4V，不過要完全控制，這個值要上升到10V左右。
mos管如何控制電流方向的基本方法

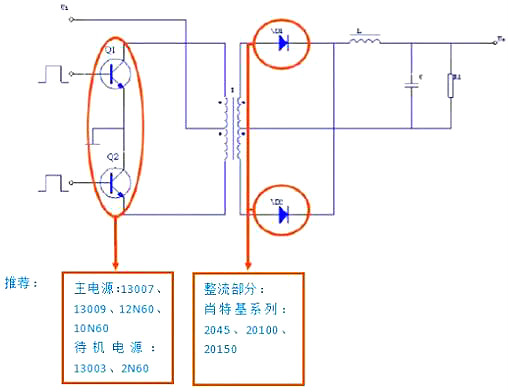

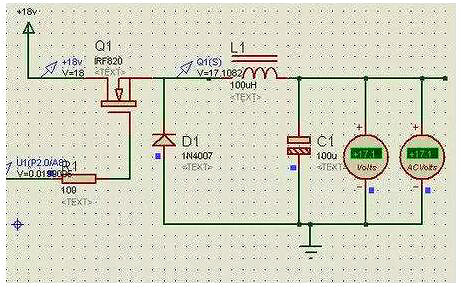

用一個控制電壓（比較器同相輸入端）和一個參考電壓（比較器反相輸入端），同時進入電壓比較器（比較器電源接正12V和地，比如LM358當比較器），比較器的輸出經過5.1K電阻上拉后接G腳，如果控制電壓比參考電壓高，則控制MOS管導通輸出電流。
參考電壓可以來自于采樣電阻，也就是在NMOS的S極接一個大功率小電阻后接地，這個電阻做電流采樣，當電流流過電阻后會形成電壓，把它放大處理后做參考。
剛開始的時候，電流很小，所以控制電壓比參考電壓高很多。這時候G腳基本上都加了12V，可以使管子迅速導通，在很短時間后，當電流增大逐步達到某個值時，參考電壓迅速上升，與控制電壓接近并超過時，比較器就輸出低電平（接近0V）使管子截止，電流減小。然后電流減少后，參考電壓又下去，管子又導通，電流又增大，周而復始。
如果你用D/A輸出代替控制電壓，則可以獲得對MOS管的精確控制，以前實現過輸出范圍10-2000mA，步進1mA，輸出電流精度正負1mA的水平。
MOS管方向的判斷方法

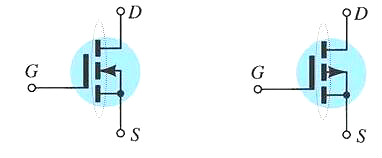

在解釋mos管如何控制電流方向之后，下面來看MOS管方向的判斷方法詳解。MOS管是壓控流器件，也就是由柵極上所加的電壓控制漏極與源極之間電流。MOSFET管是FET的一種，可以被制造為增強型或者耗盡型，P溝道或N溝道共四種類型，但實際應用的只有增強型的N溝道MOS管和增強型的P溝道MOS管。實際應用中，NMOS居多。

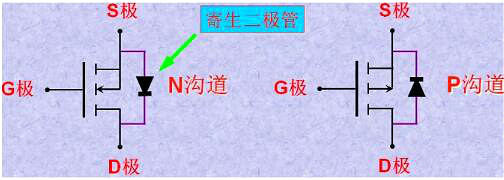

下圖左邊是N溝道的MOS管，右邊是P溝道的MOS管寄生二極管的方向如何判斷呢？它的判斷規則就是對于N溝道，由S極指向D極；對于P溝道，由D極指向S極。

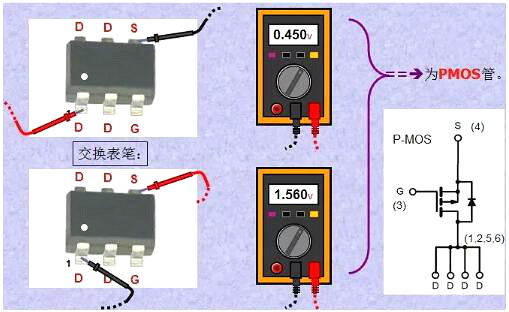

如何分辨三個極？D極單獨位于一邊，而G極是第4PIN。剩下的3個腳則是S極。它們的位置是相對固定的，記住這一點很有用。請注意：不論NMOS管還是PMOS管，上述PIN腳的確定方法都是一樣的。
MOS管導通特性導通的意思是作為開關，相當于開關閉合。NMOS的特性：Vgs大于某一值管子就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓達到4V就可以了。PMOS的特性：Vgs小于某一值管子就會導通，適合用于源極接VCC時的情況（高端驅動）。

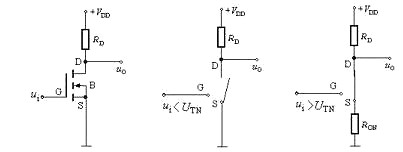

下圖是MOS管開關電路，輸入電壓是Ui，輸出電壓是Uo。當Ui較小時，MOS管是截止的，Uo＝Uoh＝Vdd；當Ui較大時，MOS管是導通的，Uo=Ron/(Ron+Rd)*Vdd，由于Ron<</div>

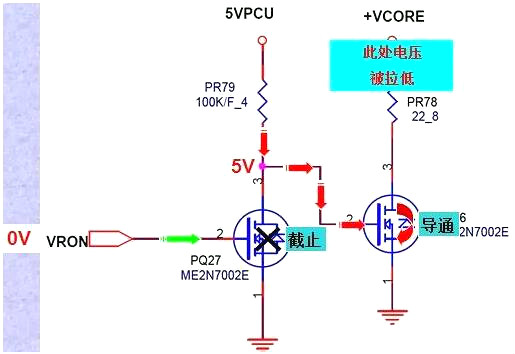

應用實例：以下是某筆記本主板的電路原理圖分析，在此mos管是開關作用:PQ27控制腳為低電平，PQ27截止，而右側的mos管導通，所以輸出拉低；

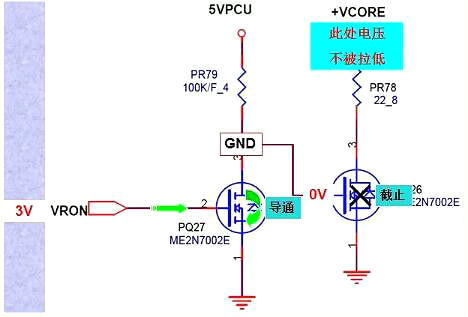

電路原理分析:PQ27控制腳為高電平，PQ27導通，所以其漏極為低電平，右側的mos管處于截止?fàn)顟B(tài)，所以輸出為高電平。
兩個管子的搭配作用就是高低電平的切換，這個電路來自于筆記本主板的電路，但是這個電路模塊也更常見于復雜電路的上電時序控制模塊，GPIO的操作模塊等等應用中。
2.MOS管的隔離作用MOS管實現電壓隔離的作用是另外一個非常重要且常見的功能，隔離的重要性在于：擔心前一極的電流漏到后面的電路中，對電路系統的上電時序，處理器或邏輯器件的工作造成誤判，最終導致系統無法正常工作。因此，實際的電路系統中，隔離的作用非常重要。

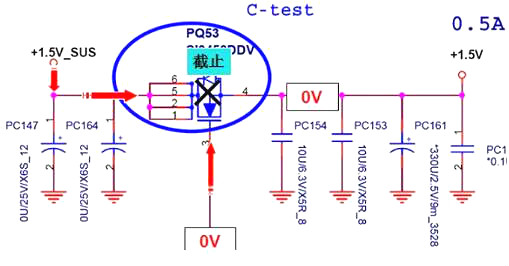

像上下兩個圖就是通過源極的高低電平來控制MOS管的通斷，來實現信號電平的隔離，因?yàn)镸OS管有體二極管，并且是反向的，所以并不會有信號通過MOS管漏過去。
場效應管的作用
1.場效應管可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器
2.場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3.場效應管可以用作可變電阻。
4.場效應管可以方便地用作恒流源。
5.場效應管可以用作電子開關。
